Рамка для чертежа по ГОСТ: размеры и готовые шаблоны А4, А3, А2, А1

Рамку чертежа проводят основной линией в 20 миллиметрах от левого края листа — это поле подшивки — и в 5 миллиметрах от остальных краёв. В правом нижнем углу стоит основная надпись, штамп 185 на 55 миллиметров. Ниже — схема с размерами, таблица для всех форматов и шаблоны в Word, PDF и DXF, которые можно скачать бесплатно.

Скачать рамку

Word, PDF и DXF для А4, А3, А2 и А1 — бесплатно, без регистрации.

Рамка для чертежа с размерами

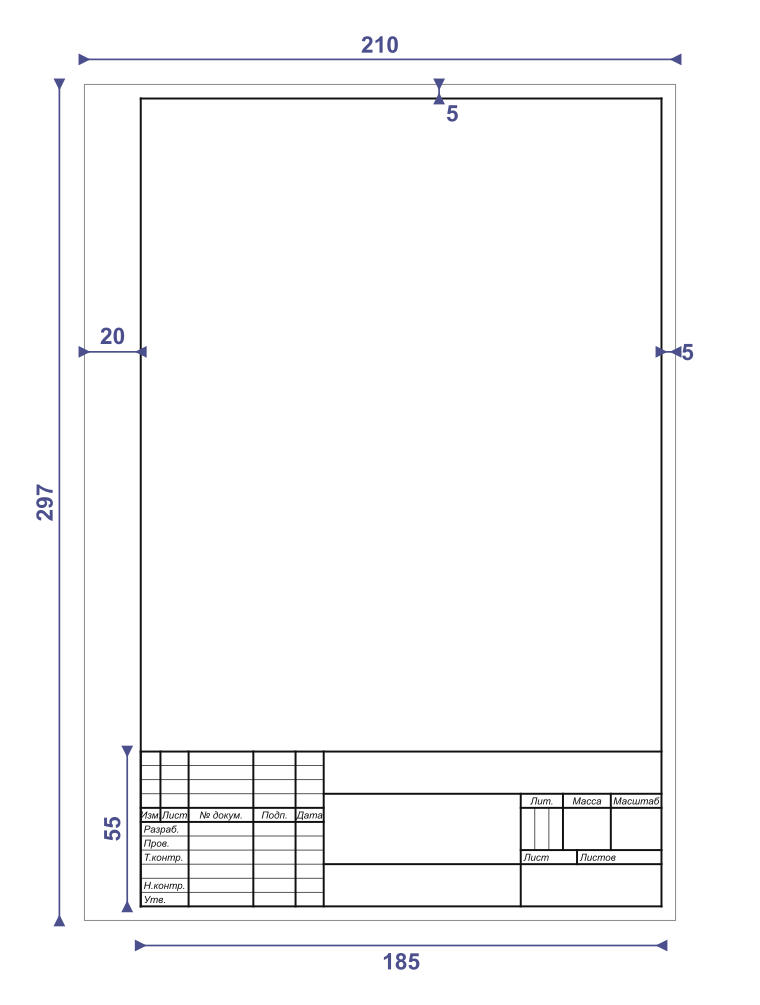

Рамка для чертежа А4 по ГОСТ с размерами: отступ 20 мм слева, 5 мм с остальных сторон, основная надпись 185×55
А4: поле подшивки 20 мм слева, 5 мм сверху, справа и снизу, штамп 185×55 в правом нижнем углу.

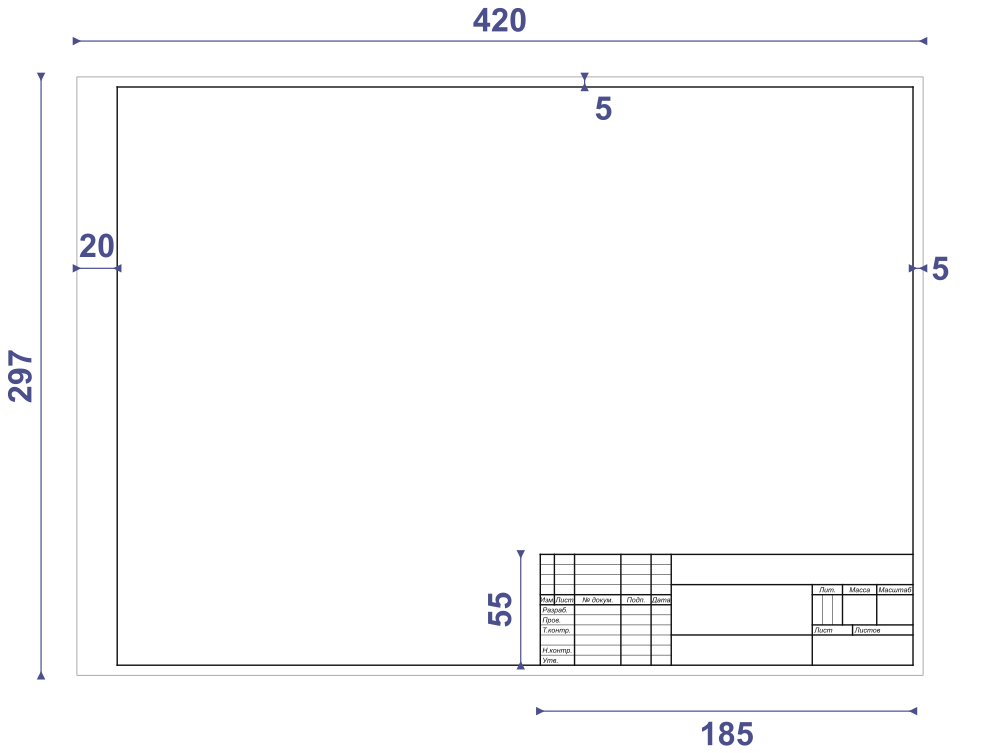

Рамка для чертежа А3 альбомная по ГОСТ с размерами
А3 альбомный: те же отступы, штамп в правом нижнем углу.

Скачать рамку для чертежа бесплатно

Word — рамка и штамп уже на странице, графы заполняются прямо в документе. PDF — распечатать и чертить на бланке. DXF — открыть в AutoCAD, КОМПАС или NanoCAD. Файлы в натуральную величину, без регистрации.

Рамка А4 книжная

Лист 210×297 мм, штамп 185×55 по форме 1.

PDFDXFSVGWord

Рамка А3 альбомная

Лист 420×297 мм, штамп 185×55 по форме 1.

PDFDXFSVGWord

Рамка А3 книжная

Лист 297×420 мм, штамп 185×55 по форме 1.

PDFDXFSVG

Рамка А2 альбомная

Лист 594×420 мм, штамп 185×55 по форме 1.

PDFDXFSVG

Рамка А1 альбомная

Лист 841×594 мм, штамп 185×55 по форме 1.

PDFDXFSVG

Рамка для пояснительной записки

А4, первый лист — штамп 185×40 по форме 2, остальные — 185×15 по форме 2а. Номера листов Word ставит сам.

Word

Размеры рамки для чертежа по форматам

Размер листа — по ГОСТ 2.301. Поле внутри рамки — лист минус 25 мм по ширине (20 слева и 5 справа) и минус 10 мм по высоте (по 5 сверху и снизу).

ФорматЛист, ммПоле внутри рамки, ммОсновная надпись
А4210 × 297185 × 287вдоль короткой стороны — лист только книжный
А3297 × 420395 × 287 альбомный, 272 × 410 книжныйв правом нижнем углу
А2420 × 594569 × 410 альбомныйв правом нижнем углу
А1594 × 841816 × 584 альбомныйв правом нижнем углу
А0841 × 11891164 × 831 альбомныйв правом нижнем углу

Заполнить штамп и начертить онлайн

Чертилка в браузере: лист с рамкой и основной надписью, линии, размеры, выгрузка в DXF и PDF.

Чертёж по описанию с ИИ

Опишите деталь словами — лист по ГОСТ соберётся сам. Первый бесплатно.

Чертилка или ИИ Scribo: что выбрать

Чертилка — бланк с линейкой: лист по ГОСТ есть, но чертите вы. ИИ Scribo собирает чертёж целиком по описанию словами.

Чертилка на сайтеИИ Scribo по описанию
Рамка и основная надпись по ГОСТестьесть, штамп заполнен
Линии, окружности, размерычертите самистроит сам по вашим размерам
Виды и разрезы со штриховкойнетда
Выноски «4 отв. ⌀9», фаски, шероховатостьнетда
Технические требования на листенетда
Требования методички кафедрынетучитывает, если приложить PDF или Word
Правкивручнуюсловами: «сдвинь отверстия на 40 мм»
Времясколько чертите самиминуты
Ценабесплатнопервый чертёж бесплатно, дальше — запросами

Описать деталь — первый чертёж бесплатно

Как устроена рамка чертежа

Внешняя граница — это формат

Размер листа задаёт ГОСТ 2.301: А4 — 210 на 297, А3 — 297 на 420 миллиметров, каждый следующий формат вдвое больше. Внешнюю границу формата, если её проводят, делают тонкой линией.

Рамка — основной линией

От левого края 20 миллиметров под подшивку, от остальных — по 5. Рамку и основную надпись выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303.

Штамп — в правом нижнем углу

Основная надпись для чертежей и схем — форма 1 по ГОСТ 2.104, 185 на 55 миллиметров. На А4 она стоит только вдоль короткой стороны, поэтому чертёж на А4 — книжный.

У текстовых документов свой штамп

Пояснительную записку оформляют по формам 2 и 2а того же ГОСТ 2.104: на первом листе штамп 185 на 40 миллиметров, на остальных — узкий, 185 на 15. Шаблон в Word — выше, среди рамок.

Что писать в графах основной надписи

Обозначение документа

Верхняя широкая графа, шрифт 7: шифр чертежа по правилам кафедры или предприятия, например «КК11.130200.005».

Наименование

Графа слева посередине: название детали или узла — «Крышка», «Вал ступенчатый». Для сборочного — с пометкой «Сборочный чертёж».

Материал

Нижняя графа слева: марка и стандарт, например «Сталь 20 ГОСТ 1050-2013». У сборочных чертежей не заполняется.

Масса и масштаб

Масса детали в килограммах, масштаб — «1:1», «1:2», «2:1».

Лист и листов

Номер листа и общее число листов документа. Если лист один — графу «Листов» часто не заполняют.

Подписи

Разраб. — ваша фамилия, Пров. — преподаватель, дальше Н.контр. и Утв. по требованиям кафедры. Справа — организация: вуз, кафедра, группа.

Как получить рамку быстрее всего

Скачать шаблон

Word для А4 и А3, PDF и DXF для А4, А3, А2 и А1 — выше на этой странице.

Начертить в браузере

В чертилке Scribo лист уже с рамкой и штампом: заполняете графы, чертите и скачиваете DXF или PDF.

Собрать весь чертёж по описанию

Опишите деталь словами — ИИ соберёт лист по ГОСТ с рамкой, размерами и заполненным штампом. Первый чертёж бесплатно.

Частые вопросы

Какие отступы у рамки чертежа?

20 миллиметров от левого края листа — поле для подшивки — и по 5 миллиметров сверху, справа и снизу. Так рамку проводят на всех форматах, от А4 до А0.

Какой размер основной надписи на чертеже?

185 на 55 миллиметров — форма 1 по ГОСТ 2.104. Она стоит в правом нижнем углу рамки, а на А4 — вдоль короткой стороны листа.

Можно ли чертить на А4 горизонтально?

Для чертежей — нет: на А4 основная надпись располагается только вдоль короткой стороны, поэтому лист книжный. Горизонтально можно расположить А3 и больше.

Какой толщины линии у рамки?

Рамку и контур основной надписи проводят сплошной основной линией, толщина которой по ГОСТ 2.303 от 0,5 до 1,4 миллиметра. Внутренние линии штампа частично тонкие.

Есть ли рамка для чертежа в Word?

Да, для А4 и А3 альбомного. Рамка стоит на странице, штамп — таблица по форме 1: графы заполняются прямо в Word, текст и рисунки остаются внутри рамки и выше штампа. Рамка и штамп повторяются на каждой странице документа.

Что такое рамка для пояснительной записки?

Пояснительная записка — текстовая часть курсового или дипломного проекта: расчёты, описания, обоснования. Её листы тоже оформляют рамкой с полем подшивки 20 мм, но штамп другой: на первом листе форма 2, 185 на 40 миллиметров, на остальных — форма 2а, 185 на 15, с номером листа. Наш шаблон в Word делает это сам: первый лист с большим штампом, дальше — с узким, номера листов проставляются автоматически.

Как вставить свой чертёж в рамку в Word?

Откройте шаблон и вставьте рисунок или скриншот чертежа на страницу: поля уже настроены так, что он встанет внутрь рамки. Чтобы изменить штамп, щёлкните дважды по нижней части страницы — откроется колонтитул с таблицей.

Почему в шаблоне нет граф на поле подшивки?

Дополнительные графы 19–23 и графу 26 заполняют на производстве, в учебных чертежах их обычно не требуют. Если методичка кафедры требует — добавьте их по ГОСТ 2.104 или приложите методичку, когда заказываете чертёж по описанию.
